フィルム幅自動制御装置 『オリコン』 |
|
| 本装置は、完全無接触でフィルム幅を検知し、チューブのエアー量を制御する装置で厚さ引取り、ラインスピードに関係なくフィルム幅を完全自動制御します。センサーはフィルムエッジ追従方式で、リアルタイムに製品の実寸を表示し、合理化および製品品質向上に最適です。 |
|
NNKシリーズ |
|
特長 |
 |
- フィルム幅２０ｍｍ～５５００ｍｍまで製作可能です。
- フィルム幅検出および制御完全無接触です。
- 実寸幅表示付で、製品幅が常時表示されます。
- フィルムの振れ、あるいはニップロール通過位置に関係なく制御できます。
- 製品幅設定が簡単です。(ボリューム設定)
- 大きなサイズのフィルム制御には、エアー量の大きいコンバム方式もあります。(オプション)
- 厚みコントロール、コンピュータ接続も可能です。
(オプション)
|
|
|
仕様 |
|
|
電源 |
AＣ200V 三相 50/60Hz |
消費電力 |
100W(コンプレッサは除く)
|
精度 |
±１mm |
幅設定方法 |
本機の幅設定スイッチで設定(自動の場合は、コンピュータより信号設定)
|
幅設定寸法 |
パネルメーター(設定幅)で表示 |
実寸幅寸法 |
パネルメーター(実寸幅)で表示 |
警報 |
ブザー（パトライトはオプション) |
|
|
|
|
|

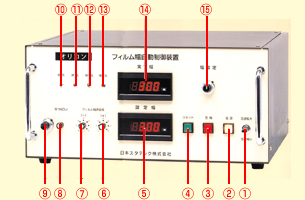

操作部(フロントパネル) |
|
|
 |
|
① |
急速給排気スイッチ：主動で急速給排気を行うスイッチ |
② |
電源スイッチ：本機の電源スイッチ |
③ |
警報スイッチ：警報回路のON、OFFスイッチ |
④ |
リセットスイッチ：保持した警報出力を解除するスイッチ |
⑤ |
設定幅メーター：フィルム幅の設定値を表示する |
⑥ |
+許容差設定：+2～+8mmの範囲で行う |
⑦ |
-許容差設定：0～-6mmの範囲で行う |
⑧ |
実寸ADJ：フィルム幅と実寸幅メーターの値の微調整 |
⑨ |
補正ダイアル：センサーを移動した時の実寸調整ボリューム |
⑩ |
給気ランプ：ダイスへ多量のエアーを供給中の表示 |
⑪ |
排気ランプ：ダイスから多量のエアーを排気中の表示 |
⑫ |
微給気ランプ：ダイスへ微量のエアーを供給中の表示 |
⑬ |
微排気ランプ：ダイスから微量のエアーを排気中の表示 |
⑭ |
実寸幅メーター：生産中のフィルム幅を表示する |
⑮ |
幅設定ボリューム：フィルム幅を設定する |
|
|
|
|

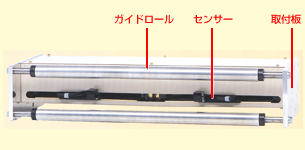

センサー部 |
|
|
 |
|

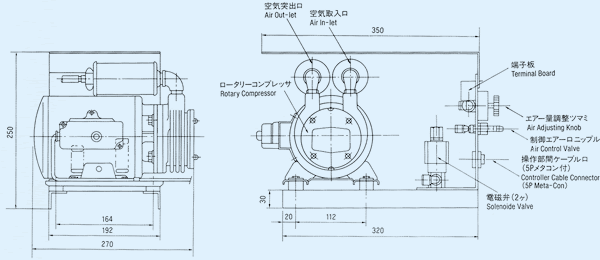

エアー制御部 |
|
|
- ロータリーコンプレッサータイプ/ロータリーコンプレッサーのエアーにより制御します。
- コンバム方式/配管エアーを利用し、コンバムを動かし、多量のエアー制御を行います。
|
 |
|
